万原铝原素：深度揭秘铝材加工全流程，从矿石到精品的蜕变之旅
作者： 日期：2025-09-25 来源： 关注：5
铝，这种轻质、耐腐蚀且可塑性极强的金属，早已渗透到我们生活的方方面面——从手机外壳到高铁车厢，从建筑幕墙到航天器外壳，铝材的加工技术直接决定了其性能与应用边界。今天，万原铝原素将带您走进铝材加工的“幕后世界”，揭秘从矿石到高端铝材的全流程工艺。
从铝土矿到纯净铝液——绿色开采与低碳冶炼的起点

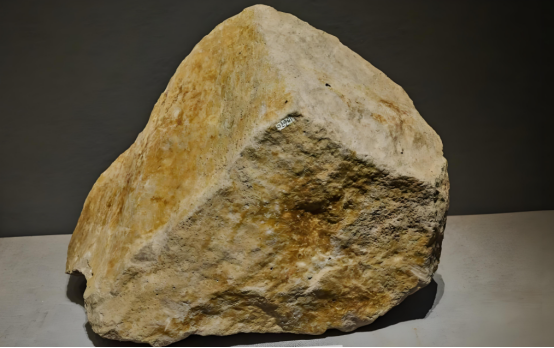

铝材的起点是铝土矿，这种红褐色的矿石需经过“拜耳法”提炼出氧化铝（Al₂O₃）。氧化铝的电解是铝生产的核心环节。在电解槽中，氧化铝与冰晶石熔剂混合，在950℃高温下电解生成液态铝，每吨电解铝需消耗约13500度电。

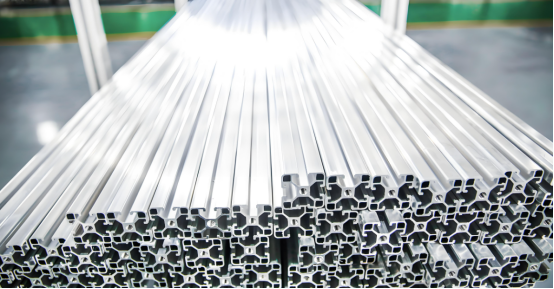

塑造铝材的“骨骼”——从液态金属到精密型材的蜕变
熔铸：纯净铝液的“变身术”
液态铝需经过精炼除杂（如去除氢、钠等元素）后，通过深井铸造系统冷却成圆柱形铝棒。万原铝原素采用“同水平密排顶铸工艺”，可生产直径从76mm到838mm的铝棒，满足不同挤压需求。例如，建筑门窗常用的6063铝合金铝棒，需严格控制镁、硅等元素含量（Mg:0.45-0.9%， Si:0.2-0.6%），以确保挤压后的强度与延展性平衡。

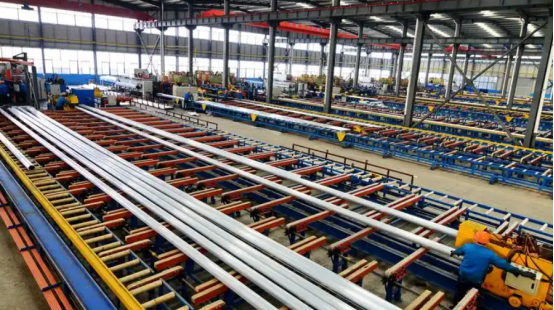

挤压：高压下的“塑性魔术”
加热至450℃的铝棒被送入挤压机，在1000-15000吨压力下通过模具挤出所需形状。这一过程需精准控制温度、速度与压力：
温度：过高会导致晶粒粗大，降低强度；过低则增加挤压阻力，易产生裂纹。
速度：建筑型材挤压速度可达30m/min，而工业型材（如汽车防撞梁）需控制在5m/min以内，以保证内部组织致密。
模具：万原铝原素采用“氮化钛（TiN）涂层模具”，寿命较普通模具提升3倍，可连续挤压超50吨铝材。
热处理：强化性能的“关键一跃”
挤压后的铝材需通过热处理进一步提升性能。以6063铝合金为例：
风冷淬火：以5-10℃/s的冷却速度快速通过固溶线，形成过饱和固溶体；
人工时效：在175℃下保温8小时，析出细小Mg₂Si强化相，使抗拉强度从160MPa提升至230MPa，同时保持5%以上的延伸率。
赋予铝材“防护衣”与“美颜术”——功能与美学的双重升级
阳极氧化：耐腐蚀与装饰性的完美结合
铝材在硫酸电解液中通电，表面生成5-20μm厚的氧化膜（Al₂O₃），其耐腐蚀性较未处理材料提升3倍以上。万原铝原素的创新工艺：
电解着色：通过控制电流密度与时间，使氧化膜呈现黑色、古铜色等多样化色彩，且膜层耐磨性达国标2级（500g载荷下磨损量≤0.01g）；
封孔处理：采用沸水或镍盐溶液封闭氧化膜孔隙，防止腐蚀介质侵入，盐雾测试寿命超1000小时。
粉末喷涂：环保与耐候性的优选方案
通过静电吸附将丙烯酸粉末均匀覆盖铝材表面，经200℃固化后形成0.1-0.2mm涂层。万原铝原素的粉末喷涂技术优势：
环保性：粉末回收率超98%，无挥发性有机物（VOC）排放；
耐候性：采用PVDF树脂涂料，可抵御-50℃至150℃温差，抗紫外线性能优异，使用寿命超20年（国标要求15年）。
氟碳喷涂：高端建筑的“防护盾”
采用含70%以上PVDF树脂的氟碳涂料，通过“三涂两烤”工艺（底漆+面漆+清漆，每次喷涂后烘烤固化），形成0.08-0.15mm涂层。其性能：
耐盐雾：在5% NaCl溶液中浸泡5000小时无腐蚀；
自清洁性：表面接触角＞90°，雨水冲刷即可去除灰尘，减少维护成本。
毫米级精度的追求——从型材到零件的终极蜕变

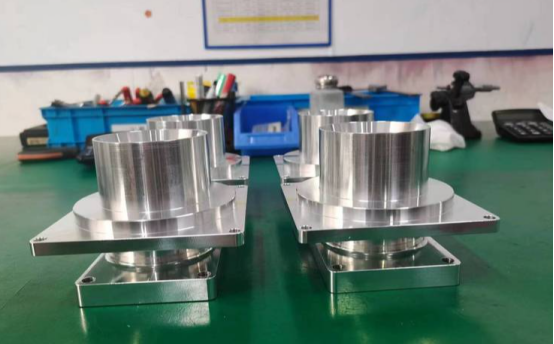

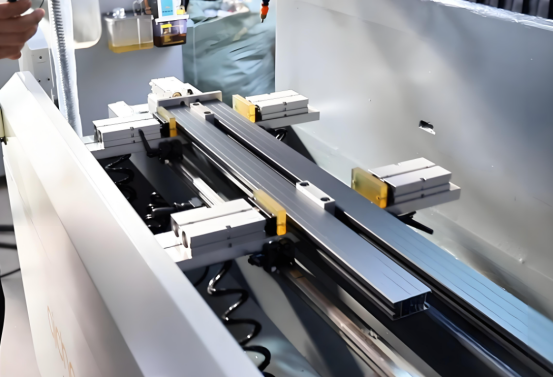

高端铝材需经过CNC切割、钻孔、铣削等精密加工。例如，万原铝原素为新能源汽车电池箱体开发的铝型材，通过“粗加工-半精加工-清角加工-精加工”四步法，确保平面度误差≤0.1mm。此外，每批产品需经过光谱分析、盐雾测试、拉伸试验等20余项检测，合格率达99.97%。
铝材加工的未来图景
从矿石开采到精密制造，铝材加工的每一步都凝聚着技术创新与环保理念。万原铝原素正通过“智能制造+绿色生产”双轮驱动，推动行业向高端化、低碳化转型。未来，随着铝锂合金、纳米涂层等新材料的突破，铝材将在航空航天、深海探测等领域发挥更大价值。选择万原铝原素，就是选择一份对品质的承诺与对地球的守护。
